TDY100/14型礦用液壓電纜拖運車

TDY100/14型礦用液壓電纜拖運車廠家 TDY100/14型礦用液壓電纜拖運車價格

全國24小時銷售熱線:

0537-7970778

獲取優惠報價在線咨詢設備

TDY100/14型礦用液壓電纜拖運車專業生產廠家,贏得新老客戶好評,我廠以合理價格,可靠質量,貼心售后為廣大新老客戶服務訂購電話：18953724511/18605374511

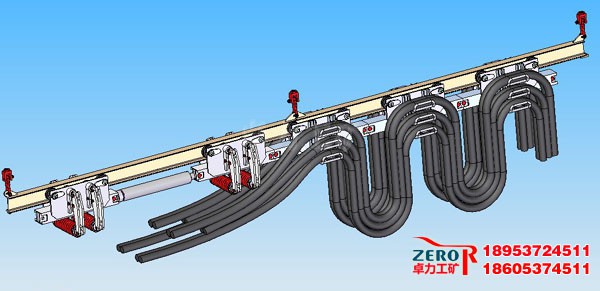

礦用液壓電纜拖運車（又稱電纜單軌吊），是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動

的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、

水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管

和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工

拖動電纜，極大地減少了工人的勞動強度和作業效率。

主要特點

1.電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。

2.不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整

齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。

3.液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。

4.設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛

單軌吊的安全性。

5.設計新穎，操作簡單、安全可靠。

技術參數

	單位	技術參數
適用巷道傾角	°	0~18
工作介質		乳化液
油缸最大推力	kN	100
最大運行速度	m/s	0.1
單個制動裝置的最大靜制動力	kN	80
外供乳化液工作壓力	MPa	21~31.5
拖掛長度（標準配置）	m	150
操作方式		手動
設備外形（寬x高）	m	0.58x0.60
軌道型號		14#工字鋼
