YPG-1000型液壓平軌器

YPG-1000型液壓平軌器 YPG-1000型液壓平軌器

YPG-1000型液壓平軌器，適用于鐵路線路各型號鋼軌接頭處進行垂直方向校直，保證兩根鋼軌對接處的平直。本機具有結構簡單、操作方便、使用安全、質量可靠等特點，適用于工務部門維修、大修及搶修作業。

全國24小時銷售熱線:

0537-7970778

獲取優惠報價 在線咨詢?cè)O(shè)備

YPG-1000型液壓平軌器已覆蓋全國15個省48個市縣,歡迎惠顧!咨詢電話: 18953724511 / 18605374511

一、適用范圍

通過GB/T 19001-2000 idt ISO 9001：2000質量管理體系認證

二、主要技術參數

1、最大平軌力： 1100kN

2、額定平軌力： 1000kN

3、最大工作壓力： 52MPa

4、空載效率： 0.56

5、調整支點（頂塊）變化范圍： ±100mm

6、最大操作力： 436kN

7、整機質量：約190kg

8、外形尺寸： 1200×300×660

三、基本結構與工作原理

工作原理：往復擺動手扳把，將作用力施加在待調直鋼軌軌頂面，通過支架另一側頂頭及中間部位的吊鉤，對鋼軌進行校直，使柱塞泵工作（吸、壓油），將高壓油壓入工作油缸內，活塞桿伸出，這樣根據杠桿平衡原理，便可實現鋼軌低接頭進行校直目的。

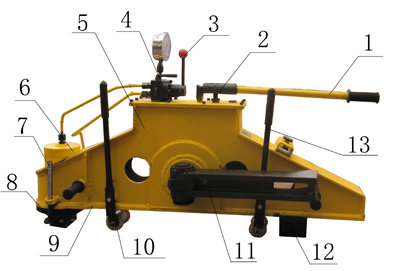

基本結構：主要由1、手扳把2、柱塞泵 3、換向閥操縱手柄 4、換向閥 5、油箱 6、油缸 7、標尺 8、油缸頂頭 9、塔形直梁 10、走行輪 11、吊鉤 12、可調頂頭 13、走行輪扳把、等組成，詳見下圖：

本圖僅供參考，以實物為準

四、使用方法與維護

使用方法：

1、用前檢查

① 油箱內油面高度需達到油窗的3/4。

② 定位機構運動是否靈活、可靠。

③ 各種聯接緊固件是否松動、液壓油缸是否漏油。

2、操作步驟

① 將整機放置在鋼軌頂面上，先將走行輪扳把13上抬，使走行輪10壓在鋼軌頂面上，推行至待調直部位后，從鋼軌底部插入吊鉤11上的提軌塞鐵，根據作業需要適當調整可調頂頭12的位置。下壓走行輪扳把，使可調頂頭12頂住軌頂，同時將吊鉤11調整在需要校直的鋼軌部位。

② 先扳動換向閥操縱手柄3至進油位置，然后將手扳把1插入油泵壓套內，上下扳動手扳把使活塞桿（油缸頂頭8）伸出產生推動力，通過鋼軌接頭處的吊鉤，對鋼軌施加校直力，完成鋼軌校直。

③ 校直工作完畢后，扳動換向閥操縱手柄3至回油位置，上下扳動手扳把使活塞桿（油缸頂頭8）收回，然后將走行輪扳把13向上抬起，使走行輪10落在鋼軌上，可在鋼軌上推行，到下一個作業點進行作業。

④ 通常平軌器一次作業即可完成對鋼軌的平直調整，如果調整量較大一次未完成，可再重新循環作業一次。

維護：

1、工作油液的選擇應根據使用地區的氣候條件而確定，夏季可選用40^#機油，冬季選用20^#機油。

2、注入機具中的機油應經過過濾處理，以保證機油的潔凈，一般應在三個月更換一次，如果油箱油量過少，應隨時補充。

3、工作油液太臟時，需要清洗油箱或整個液壓系統。清洗時應注意，不用棉紗擦拭油箱及液壓件配合面。
